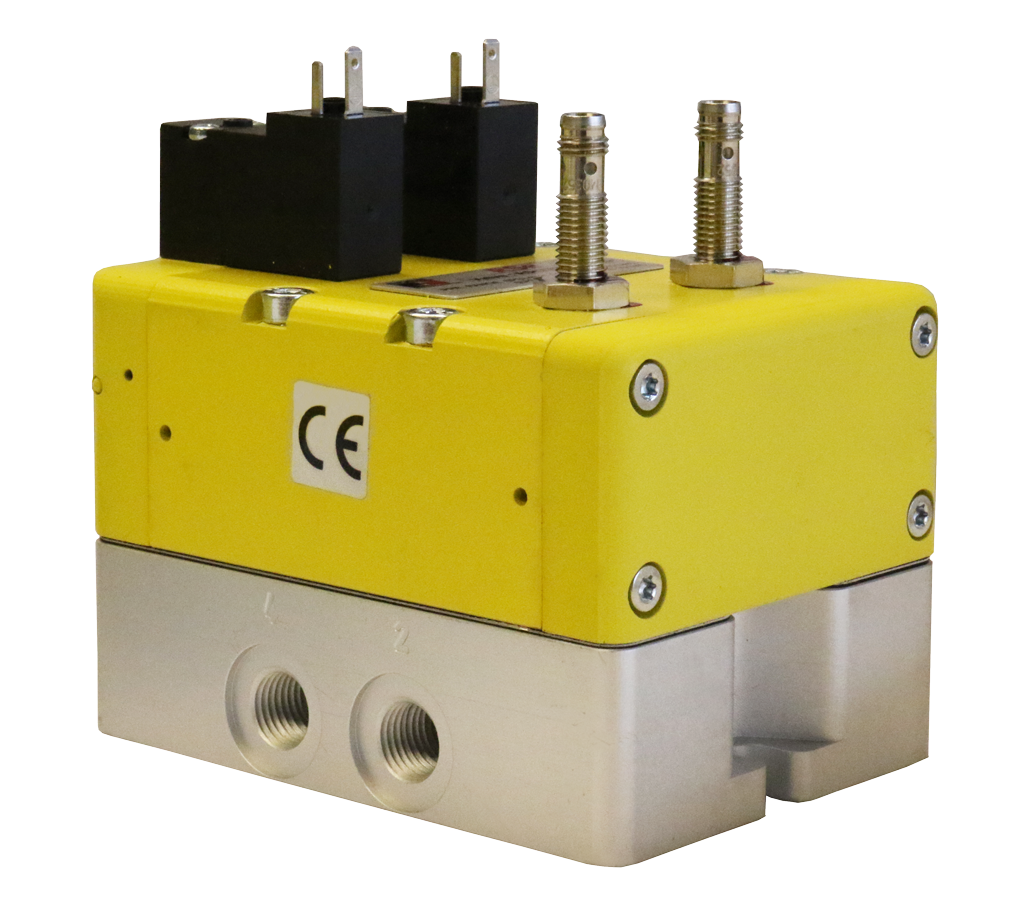

Électrovanne double corps série RSe RSe3ENA10A31P
- Le contrôle redondant peut atteindre la catégorie 4, PL e, lorsqu'il est utilisé avec des contrôles de sécurité appropriés
- Chaque électrovanne de la série RSe est équipée d'un capteur de proximité PNP pour une surveillance externe.
- La surveillance de ces deux capteurs à chaque actionnement et désactionnement de l’électrovanne série RSe fournit une couverture de diagnostic jusqu'à 99
- Electrovanne à tiroir redondante avec deux bobines qui doivent fonctionner simultanément pour actionner l’actionner. De plus, chaque élément de l’électrovanne est doté d'un seul capteur de proximité câblé comme un capteur de type PNP pour la détection de position.
- Réinitialisation automatique en mettant les bobines hors tension
- Monté sur embase – avec filetages type G ou NPT. Les ports d'entrée et de sortie des deux côtés permettent une tuyauterie flexible (bouchons pour les ports inutilisés inclus). Vis de montage inclus.
- Bibliothèque SISTEMA disponible en téléchargement
Besoin d'aide? Aucun problème!
Service Clients
Service technique
+33-(0)1-49-45-65-65
RSe3ENA10A31P
Besoin d'aide? Aucun problème!
Service Clients
Service technique
+33-(0)1-49-45-65-65
Information produit
| Série | RSe |
| Fonction de la Vanne | Double Pilote 3/2 |
| Construction | Tiroir et Joint |
| Actionnement | Électrique |
| Démarrage Progressif | Non Inclus |
| Verrouillage | Non Inclus |
| Surveillance | Externe |
| Retour | Capteurs de Proximité |
| Réinitialisation | Automatique |
| Tension | 24 VDC |
| Type de Filetage | NPT |
| Taille d'Entrée | 1/8" |
| Taille de Sortie | 1/8" |
| Taille d'Echappement | 1/8" |
| Taille de Base | 1/8" |
| Débit des Orifices 1-2 | 0,44 Cv (433 Nl/min) |
| Débit des Orifices 2-3 | 1 CV (984 Nl/min) |
| Évaluation | <23mA |
| Consommation d'Energie | 15 Watts |
| Connexion Bobine | EN 175301-803 Forme C |
| Connexion Retour | M8 |
| Pression de Fonctionnement Max | 145 psi (10 Bar) |
| Alimentation | Interne/Externe |
| Hauteur | 3.67 in (93.2 mm) |
| Longueur | 3.97 in (100.8 mm) |
| Largeur | 2.96 in (75.0 mm) |
| Poids | 2,9 livres (1,3 kg) |
| Montage | Sur Embase |
| Plage de Température Ambiante | 40 à 120 F (4 à 50 C) |
| Plage de Température du Fluide | 40 à 120 F (4 à 50 C) |
| Fluide | Air Comprimé Filtré selon ISO 8573-1 Classe 7:4:4 |
| Matériau du Corps de Vanne | Fonte d'Aluminium |
| Matériau du Clapet/Tiroir | Inox |
| Matériau du Joint | Buna-N |
| Catégorie de Sécurité | Catégorie 4 |
| Note PL | PL e |
| Niveau SIL | SIL 3 |
| Certification DGUV | en attente |
| Certification CE | Oui |
| Déclaration EAC | Oui |
| Certification CSA/UL | Oui |
+
